2016年較新的煤氣管線電伴熱設計及選型方案，本文以內蒙地區為例展開論述，內蒙古自治區地處歐亞大陸內部，氣候以溫帶大陸性季風氣候?yàn)橹鳎韭L嚴寒，多寒潮天氣。內蒙古當?shù)啬称髽I(yè)為了保障煤氣管線冬季的正常運作，選擇電伴熱或者電地暖保溫系統。

電伴熱設計方案現場具體環境：

1、煤氣管道：Φ1220mm；

2、介質：煤氣；

3、較低環境溫度：-30℃；

4、溫度維持：35℃；

5、保溫材料：玻璃棉；

6、保溫厚度：120mm；

7、管道長度：1290m；

Ф1220mm管道采用120mm 玻璃棉保溫和電伴熱保溫系統，鍍鋅鐵皮保護層。

根據參數計算出管道實際散熱量QT，

QT=1.5×2×3.14×λ×（Tv-Td）/Ln[（Do+2δ）/Do]

QT——單位長度的熱損失（W/m）；

Tv——設備的維持溫度（℃）；

Td——較低環境溫度（℃）；

λ——保溫材料的導熱系數0.07W/（m·℃）；

Do——管道外徑；

δ——保溫層厚度；

根據公式：QT=1.3×2×3.14×λ×（Tv-Td）/Ln[（Do+2δ）/ Do]= 159W/m；

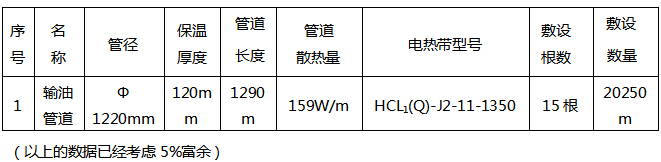

設計方案中管道電熱帶的選型及敷設見下表：

串 聯恒功率電伴熱保溫設計方案：根據提供的已知參數及管道Ф1220mm技術條件計算得：Ф1220mm管道管道每米伴熱功率為159W/m，取165W /m，每米管道采用15根11W/m的HCL1(Q)-J2-11-1350串聯恒功率電熱帶，平行敷設在管道側表面對管道進行伴熱。

電伴熱帶結構：① 發熱芯；② 復合絕緣層； ③ 外護套； ④ 金屬編織層； ⑤ 加強層；

串聯恒功率電伴熱保溫產品工作溫度150度，較高暴露溫度205度，可以維持煤氣管道介質溫度30度。另外，恒功率電伴熱產品具有防爆防腐的性能，電伴熱保溫系統較大使用長度長，一個回路可以達到上千米。

恒功率電伴熱系統施工方案注意事項：

1、電伴熱帶方案設計安裝時，需要檢查管道表面的毛刺，嚴謹破壞絕緣層，必須緊貼于被加熱體，以提高電伴熱系統的整體熱效率。

2、串聯電伴熱產品一端接入電源，另一端線芯需可靠短接，供電：380V:Y型接法。

3、潮濕防爆場合應配套防爆登記高的電源接線盒和終端接線盒等配件。

4、接線后必須要密封，以防雨水進入，應用硅橡膠密封。

5、按電伴熱各路的電壓、電流等參數，為了安全性考慮選擇漏電保護裝置等。
